Mit Tradition in die Zukunft

Endenbearbeitungszentren EBZ

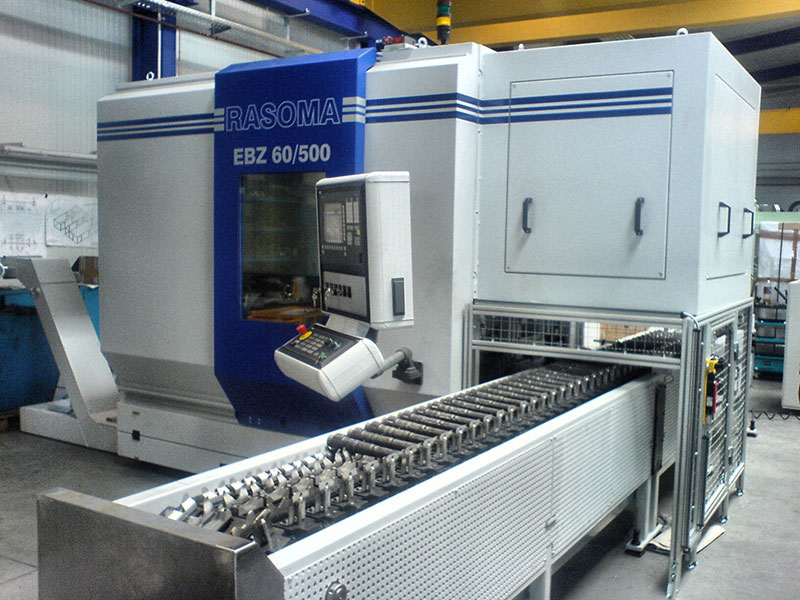

EBZ 60, Werkstücklängen bis ca. 500 mm, mit Einschränkungen bis ca. 750 mm:

  • selbstladende Maschine (Pick-up-Prinzip)
  • dadurch sehr einfach und preisgünstig zu automatisieren
  • auch in vorhandene Anlagen

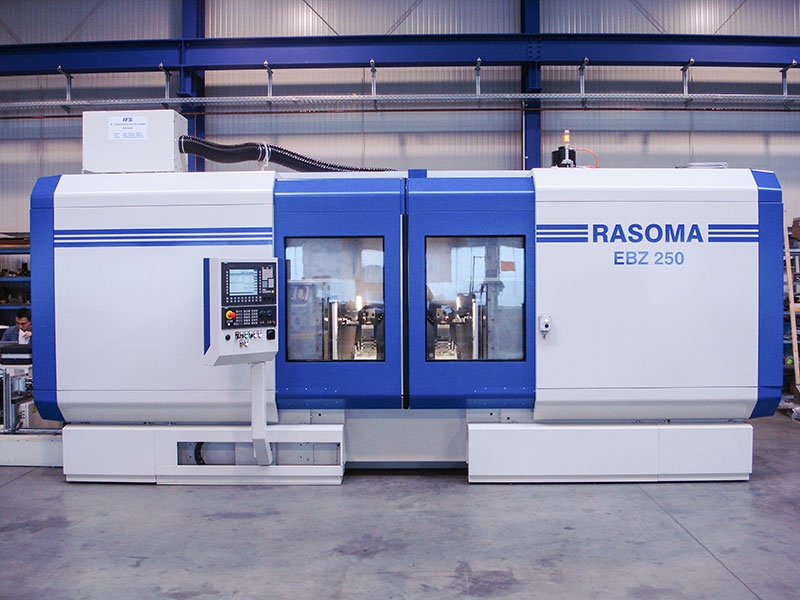

EBZ 250, Werkstücklängen bis ca. 1.500 mm:

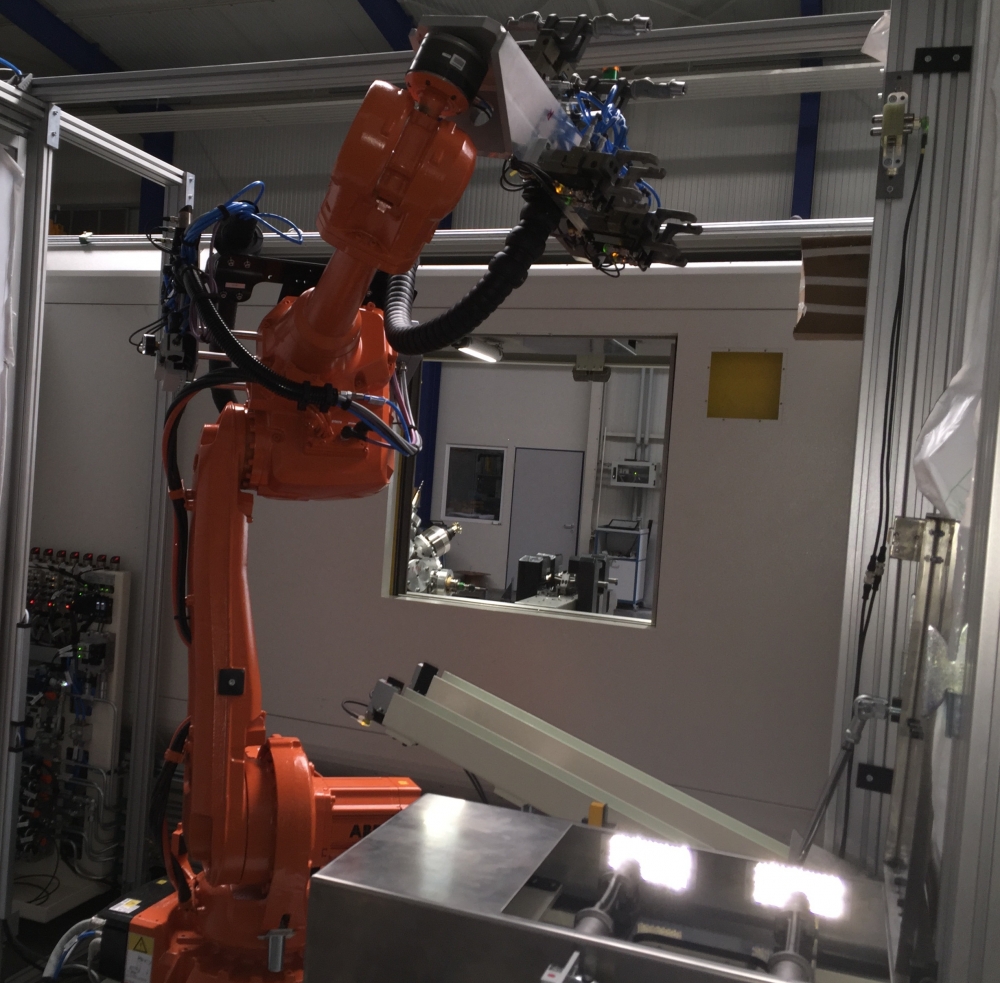

  • Endenbearbeitungszentrum mit schneller und flexibler Be- und Entladung durch Gelenkarmroboter oder Portal

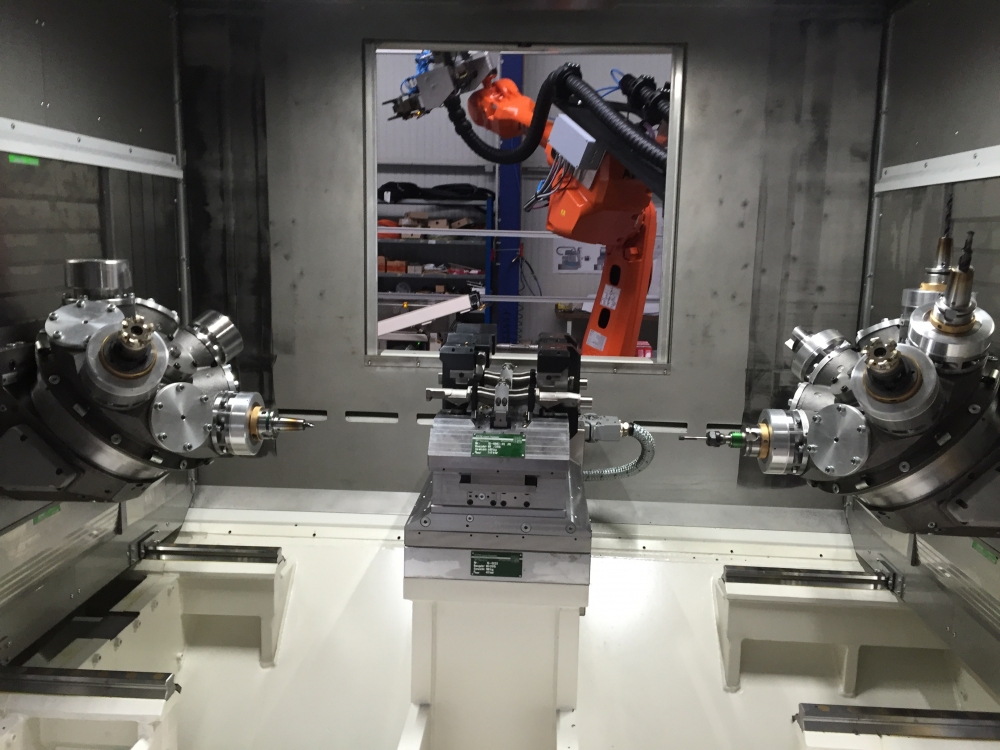

  • Zwei 3- Achsmodule mit je einem schnellen und kräftigen 8-fach-Kronenrevolver


https://www.youtube.com/watch?v=VwIJyeMlsWI


EBZ 300, Werkstücklängen bis ca. 2.500 mm:

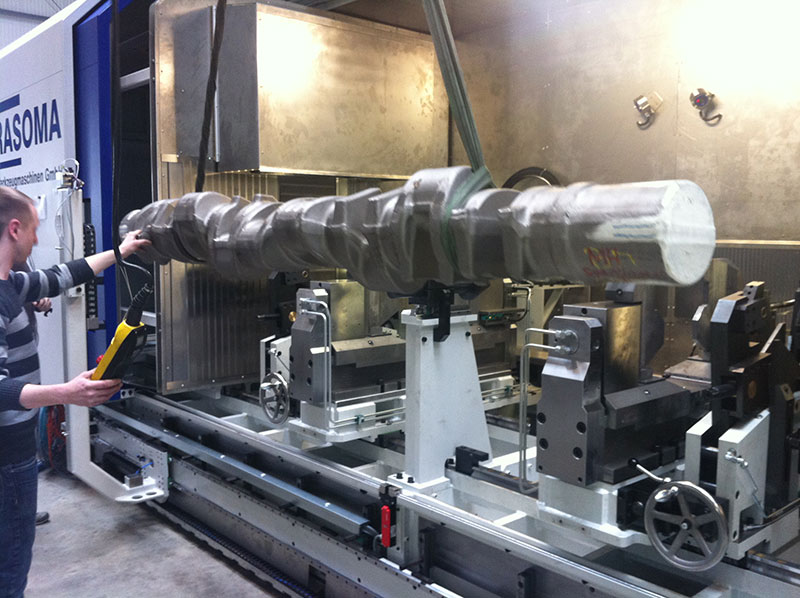

EBZ 600, Werkstücklängen bis ca. 4.500 mm:

  • mehrteilig modular aufgebaute Maschinenkonzepte
  • zwei 3-Achs-Module realisieren unabhängig voneinander die Bearbeitung der Enden
  • Beladung über Linienportal, Gelenkroboter, Hallenkran

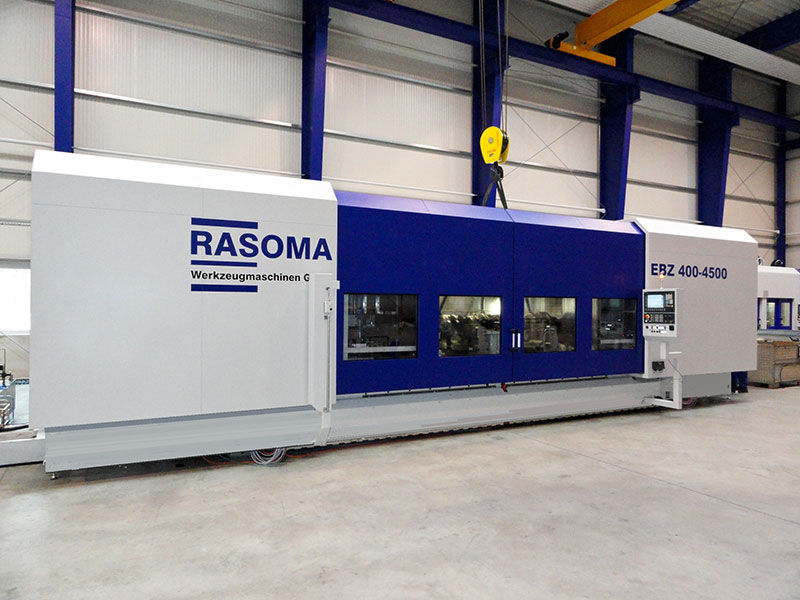

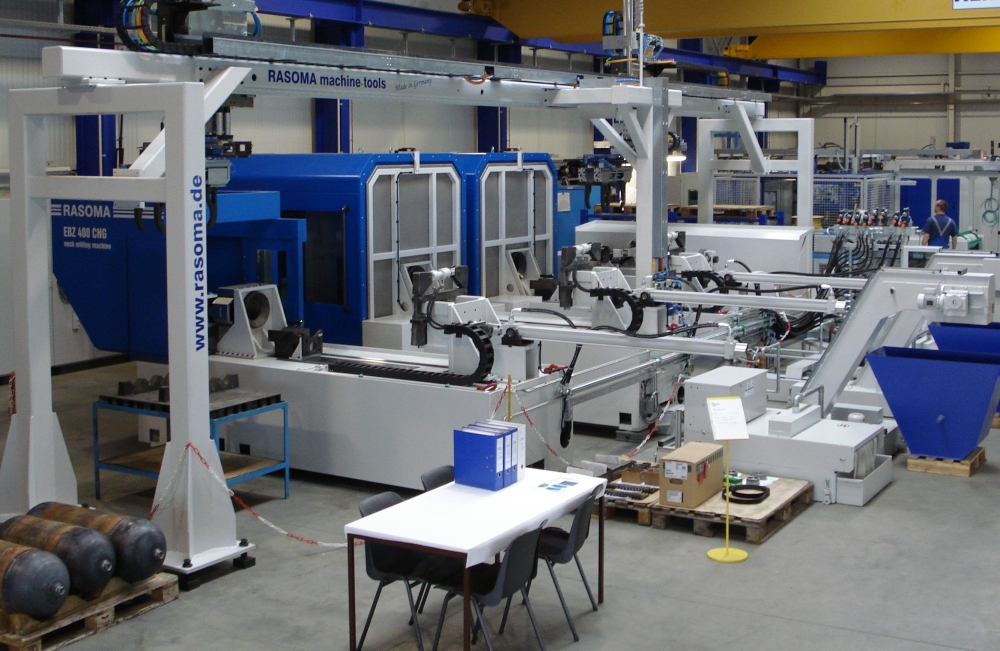

EBZ 400-CNG zur Bearbeitung der Hälse von CNG-Gasflaschen:

  • Flaschenabmessungen bis Durchmesser 400 mm und 2.500 mm in Länge
  • Ablängen, Kernloch bohren, Planfräsen, Außen- und Innen-Durchmesser bearbeiten, Gewinde fräsen
  • Taktzeit < 60 Sekunden

    Maschine in der Regel bestehend aus:

  • Drei Bearbeitungsstationen

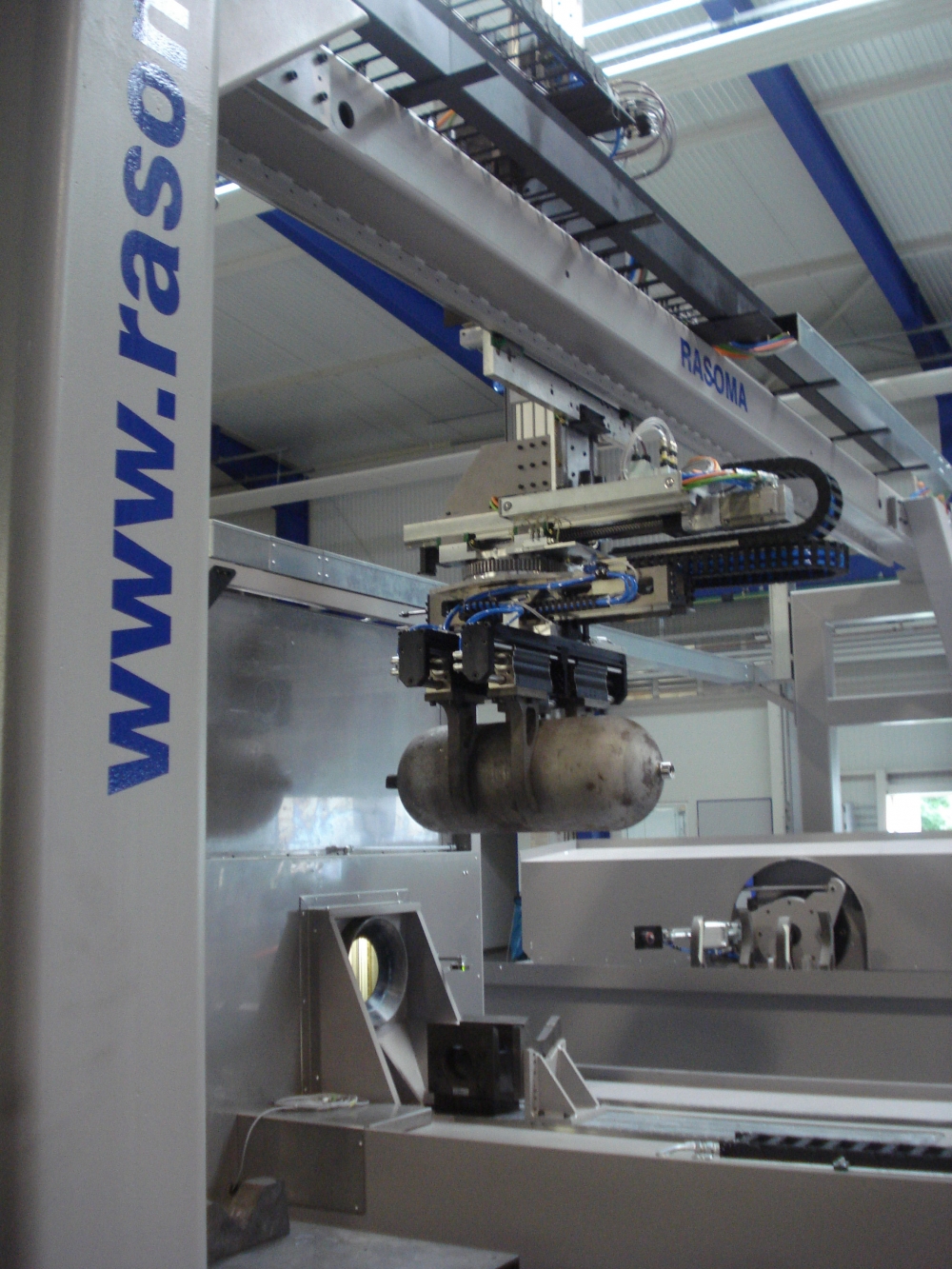

  • Linienportal mit zwei Vertikaleinheiten
  • Wendestation mit integrierter Unterdruckreinigung
  • Hydraulische Spannstation
  • Späneförderer
  • CNC-Steuerung Siemens 840 D solutionline


https://www.youtube.com/watch?v=WBQtzD_jZUk&feature=youtu.be


Kurze Haupt- und Nebenzeiten:

  • bis 60 m/min Eilgänge in allen Achsen
  • Simultanbearbeitung, dadurch im Idealfall Halbierung der Hauptzeit



Hohe Flexibilität:

  • maßgeschneidert auf die jeweiligen Fertigungsaufgaben zugeschnitten
  • Idee, Konstruktion und Fertigung von Maschinen, Beladung und Automatisierung, also Greifkomponenten, Speicher usw. im Haus



OPTIONEN

Vielfältige Zusatzeinrichtungen zur optimalen Anpassung:

  • verschiedene Werkzeugträgersysteme und –magazine
  • wählbare Werkzeugaufnahmen
  • Werkzeugbruchkontrolle
  • Minimalmengenschmierung oder Kühlschmierstoffanlage mit Bandfilter, auch Hochdruck bis 90bar wählbar
  • Werkzeug- und Prozessüberwachung
  • maßgeschneiderte Automation
  • Messtaster
  • werkstückspezifische Spannzeuge
  • U-Achse
